V automatizovaných montážních, kontrolních, obráběcích a balicích linkách je dosažení přesného, spolehlivého a efektivního přerušovaného přenosu a polohování obrobků mezi více stanicemi klíčem ke zvýšení efektivity a kvality výroby. Vačka indexer (také známý jako vačková dělička) a dutý indexovací stůl jsou dva základní mechanismy, které plní tuto funkci. Díky svým odlišným principům a vlastnostem má každý nenahraditelné výhody ve specifických oblastech použití.
一, Cam Indexer (Cam Divider)

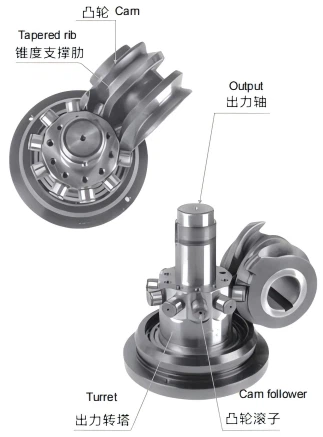

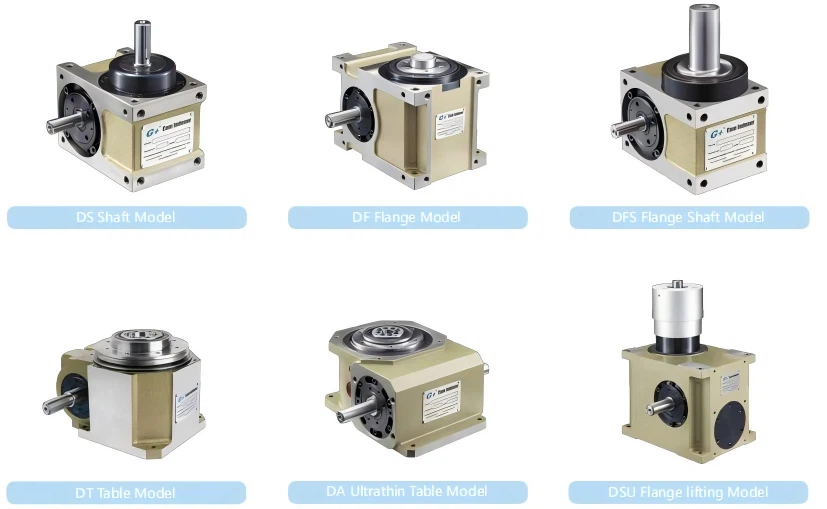

Vačka indexer je čistě mechanický mechanismus přerušovaného pohybu. Jeho jádro spočívá v konjugovaném záběru mezi vačkou se zakřiveným povrchem na vstupním hřídeli a přesnými válečky (sledovači) na výstupní revolverové hlavě.
Pracovní princip: Servomotor nebo standardní motor pohání nepřetržité otáčení vstupního hřídele. Křivka profilu vačky násilně tlačí na válečky, čímž se nepřetržitý rotační vstup převádí na přerušovanou indexační rotaci (index -prodlevy-) výstupního hřídele.

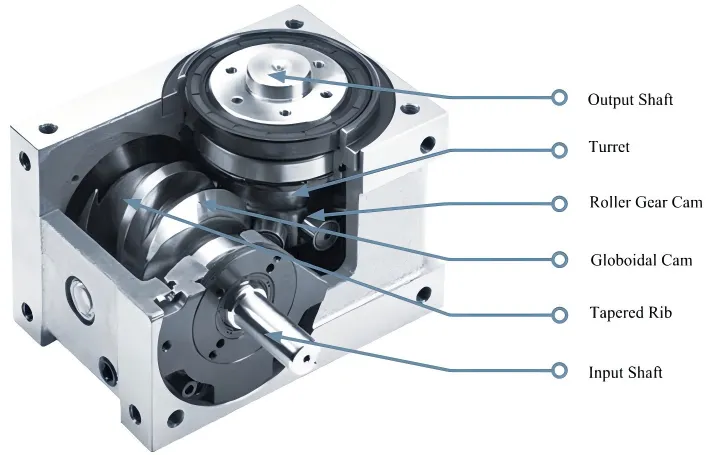

Konstrukce jádra:
Cam se zakřiveným povrchem:Přesně vypočítané a opracované tak, aby zajistily hladké pohybové křivky (např. modifikovaný sinus, modifikovaný lichoběžník), umožňující plynulé přechody zrychlení a snížení dopadu.

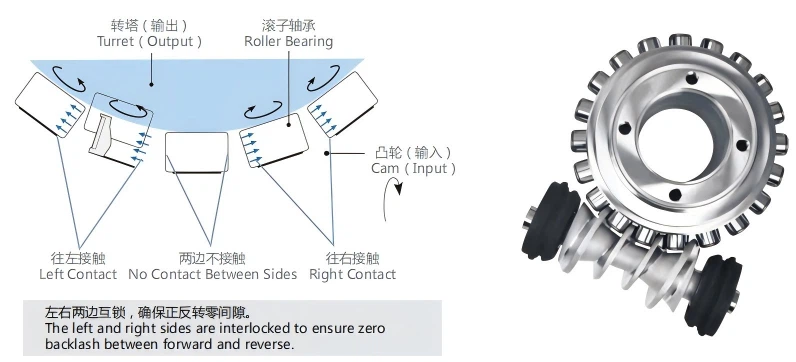

Válcová věž:Více přesných jehlových ložisek je rovnoměrně rozmístěno, což zajišťuje více{0}}bodový kontakt s vačkou a nabízí vysokou nosnost a tuhost.
Bydlení:Vyrobeno z-vysokopevnostní litiny nebo lité oceli, zajišťující celkovou tuhost.
Pohybové charakteristiky:Pohybový zákon (prodleva-k{1}}poměru času indexu, křivka zrychlení) je určen pohybovou křivkou. Jakmile je vybrána, je pevná a neměnná. Doba prodlevy se vyznačuje mechanickým samoblokováním, což umožňuje odolat značnému radiálnímu/axiálnímu zatížení bez potřeby další brzdy.

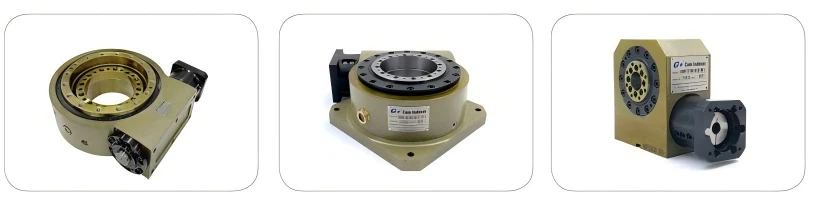

2, DutéIndexováníStůl (servoIndexováníTabulka)
Dutý indexovací stůl je mechatronické, vysoce{0}}přesné indexovací zařízení. Jde v podstatě o modulární produkt, který integruje servomotor s vysokým -točivým momentem, vysoce-přesný reduktor rychlosti (typicky planetový nebo harmonický pohon) a kodér s vysokým -rozlišením.
Pracovní princip:Hostitelský řadič (PLC nebo pohybový ovladač) posílá pulzní nebo komunikační příkazy do servopohonu, který pohání vestavěný servomotor k otáčení. Krouticí moment je zesílen a přesnost je zvýšena omezovačem rychlosti, který nakonec pohání výstupní kotouč tak, aby se otáčel do určeného úhlu.
Pracovní princip:Hostitelský řadič (PLC nebo pohybový ovladač) posílá pulzní nebo komunikační příkazy do servopohonu, který pohání vestavěný servomotor k otáčení. Krouticí moment je zesílen a přesnost je zvýšena omezovačem rychlosti, který nakonec pohání výstupní kotouč tak, aby se otáčel do určeného úhlu.
Konstrukce jádra:
Vysoce přesný{0}}reduktor rychlosti
Základní komponenta převodovky poskytující vysoký převodový poměr pro vysoký točivý moment a extrémně nízkou vůli (dokonce nulovou vůli).
Absolutní kodér
Poskytuje zpětnou vazbu ve vysokém-rozlišení pro ovládání v uzavřeném{1}}smyčku a zajišťuje přesnost určování polohy.
Struktura dutého hřídele
Má velký středový průchozí-otvor, který usnadňuje průchod vedení (pneumatické, elektrické, optické kabely) pro úhledné vedení kabelů.
Pohybové charakteristiky:Pohybový zákon (úhel, rychlost, zrychlení, poměr prodlevy-k{1}}indexu) je plně programovatelný a nabízí extrémně vysokou flexibilitu. Při zastavení spoléhá zamykání na elektromagnetickou přídržnou sílu (brzdu) servomotoru.

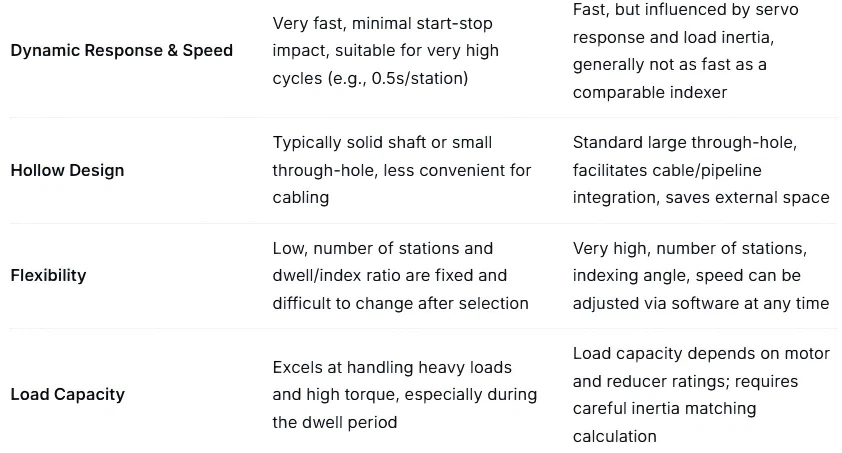

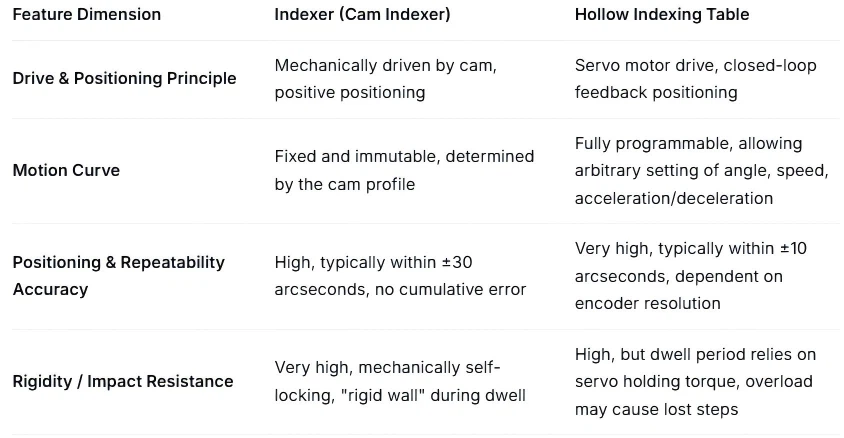

3, Porovnání výkonu jádra
4, Průvodce výběrem aplikací
Upřednostňování scénářůVačkaIndexery:
1. Vysoká-rychlost, těžká-zátěž, pevné-cyklování výrobních linek
Scénáře:
Více{0}}staniční rotační montážní stroje; Vysokorychlostní-podavače pro lisování; Stroje na uzavírání uzávěrů lahví;
Velké gramofony na zpracování materiálu
Důvod:
Stabilita indexátoru při vysokých rychlostech, spolehlivost mechanického samouzamykání-a vysoká odolnost proti nárazu z něj činí preferovanou volbu pro takové podmínky. Jeho pevný pohybový cyklus je snadno synchronizován s automatickými cykly linky.
2. Aplikace s přísnými požadavky na tuhost
Scénáře:
Otočné stoly zahrnující přímé obráběcí operace, jako je frézování, vrtání nebo závitování.
Důvod:
Mezi nástrojem a obrobkem během obrábění existují značné řezné síly. Charakteristická „tuhá stěna“ pro dobu prodlevy indexeru účinně odolává vibracím a posunům způsobeným řeznými silami a zajišťuje přesnost obrábění.
3. Relativně drsná prostředí nebo linky vyžadující extrémně vysokou spolehlivost
Scénáře:
Prostředí sléváren, kování, balení potravin s kolísáním oleje, prachu nebo teploty/vlhkosti.
Důvod:
Čistě mechanická struktura nabízí větší toleranci vůči drsnému prostředí, má méně potenciálních poruchových bodů a poskytuje vysokou dlouhodobou- provozní spolehlivost.
Scénáře upřednostňující HollowIndexováníTabulky
1.Více-různorodá, malá-flexibilní výroba v dávkách
Scénáře:Inspekční stanice s častými změnami produktů, stanice pro testování produktů 3C, personalizované balicí stanice.
Důvod:Počet stanic a úhly indexování (např. -nestejné dělení) lze rychle změnit pomocí softwaru bez výměny jakýchkoli mechanických součástí, což výrazně zkracuje dobu výměny.
2.Potřeba komplexních pohybových vzorů nebo koordinace vidění
Scénáře:Vysoce{0}}přesná vizuální kontrola (např. 360stupňová kontrola vzhledu), laserové gravírování, následný-typ dávkování/svařování.
Důvod:Může komunikovat v reálném{0}}čase s hostitelským ovladačem, aby bylo možné dosáhnout funkcí „elektronické vačky“, což umožňuje synchronizaci rychlosti nebo polohy během otáčení. Dutá konstrukce usnadňuje průchod kabelů kamery nebo vedení laserových hlav, čímž zabraňuje zamotání kabelů.
3.Zařízení s omezeným prostorem-vyžadující centralizované vedení kabelů
Scénáře:Otočné uchopovače na konci s robotickým ramenem--ramenem, kompaktní multi{2}}testery s více stanicemi.
Důvod:Dutá hřídel poskytuje dokonalý kanál pro pneumatická vedení, elektrické dráty a vakuové trubice, což má za následek čistý vzhled zařízení a snižuje rušení a opotřebení vnějšími pohyblivými kabely.
4.Speciální nebo nestandardní{0}}požadavky na úhel indexování
Scénáře:Vyžaduje lichý počet stanic (např. 5, 7) nebo speciální úhly (např. 15 stupňů, 72 stupňů).
Důvod:Není třeba upravovat speciální vačky; pomocí nastavení softwaru lze dosáhnout libovolného úhlu indexování, což šetří náklady a čas na přizpůsobení.
Stručně řečeno, vačkové indexery a duté indexovací stoly, jako dvě hlavní součásti v oblasti přesné automatizace, představují technologické směry mechanické spolehlivosti a mechatronické flexibility. Indexery vynikají vysokou-rychlostí, velkým{2}}zatížením, vysokou-tuhou a drsným-prostředím s pevným-cyklem výrobních linek díky své čistě mechanické struktuře, vysoké-rychlosti a vysokému-zatížení a mechanickým-vlastnostem samouzamykání. Naproti tomu duté otočné stoly s plně programovatelným řízením pohybu, flexibilním nastavením úhlu, výhodami dutého směrování a dobrými schopnostmi koordinace zraku jsou vhodnější pro flexibilní výrobu, různé{10}}přeměny a komplexní synchronizované provozní scénáře. V praktických aplikacích by měl být vhodný mechanismus indexování jádra vědecky vybrán na základě výrobního cyklu, podmínek zatížení, požadavků na životní prostředí a potřeby flexibility automatizace, aby se maximalizovala účinnost zařízení a přizpůsobivost výroby.
