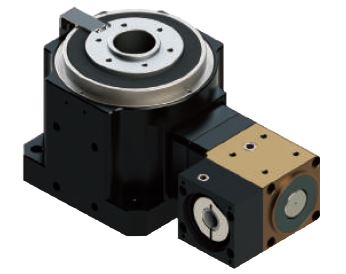

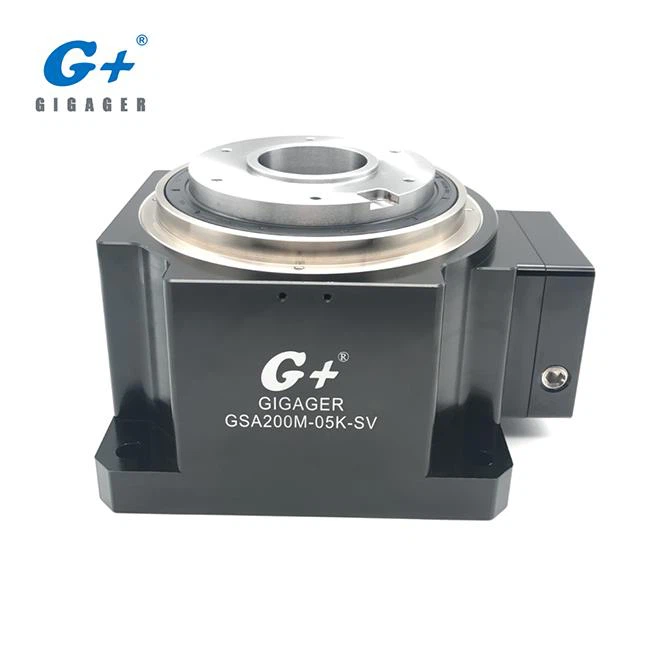

Jedná se o otočný stolek přesného pravého úhlu GSA200-05K-SV s převodovým poměrem 1: 5 o velikosti 200 mm pro servomotor. Přesný rohový stůl s pravým úhlem dělá vedení a potrubí pohodlnější a jednodušší a výhody tohoto prvku jsou zvláště významné v komplikovaném prostředí kabeláže a potrubí. S vysokou pevností konstruované tělo může nést větší axiální zatížení než dutý otočný stůl až do 5000N.

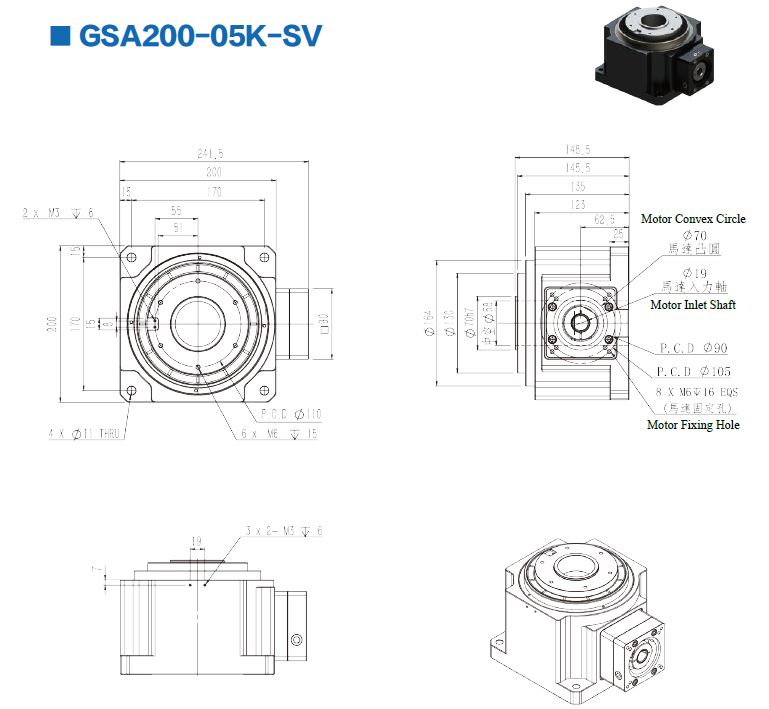

1. Specifikace rotačního stolu přesného pravého úhlu GSA200-05K-SV
Parametr | ||
Typ motoru | Značka 750W SV Motor | |
Přípustný moment | Nm | 80 |
Přípustné vstupní rychlosti | ot / min | 2000 |
Přípustné axiální zatížení | N | 5000 |
Opakovatelnost | sec | ± 5 (0,001 °) |
Rovinnost plošiny | mm | ± 0,005 |
Vůle | min | ≦ 1 |
Hmotnost | kg | 18 |
Parametr motoru | ||
Značka | Kód | Modelka |
Fuji | F | GYS 751D5 |
Mitsubishi | M | HF-KFS-73 |
Panasonic | P | MSMD082G1U |
SANYO | S | Q1AA07075D |
Yaskawa | Y | SGMAH-08A |
orientální | Ó | DX475 |
Delta | T | ECMA-C30807 |
* Servomotor je konfigurován zákazníkem. Výše uvedený model je pouze orientační

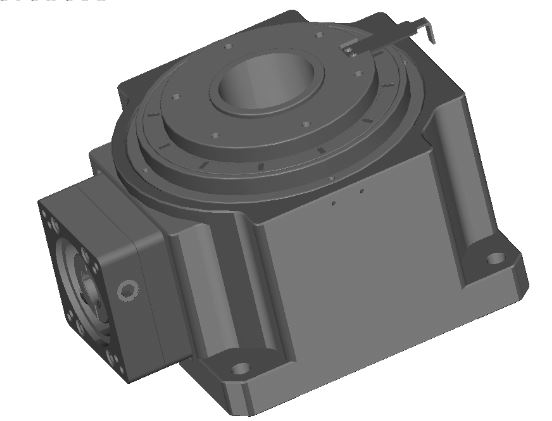

2. Jaký je rotační stůl přesného pravého úhlu?

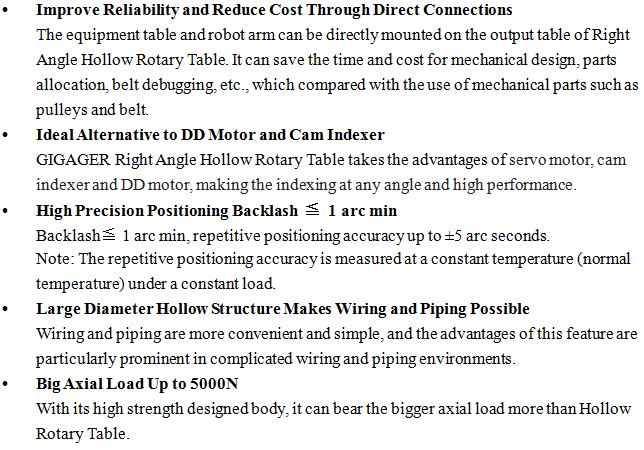

3. Jaké jsou vlastnosti produktu rotačního stolu přesného pravého úhlu?
4. Systémová konfigurace rotačního stolu přesného pravého úhlu

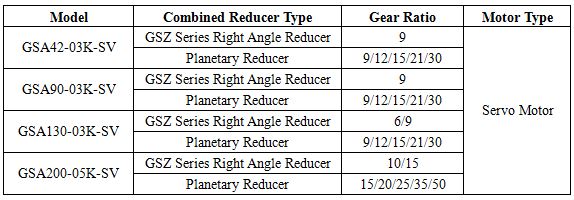

5. Kolik modelů je k dispozici?
Další podrobnosti naleznete v přiloženém katalogu. (stáhněte PDF na této stránce)
6. Jak dosáhnout vyššího poměru převodovek?

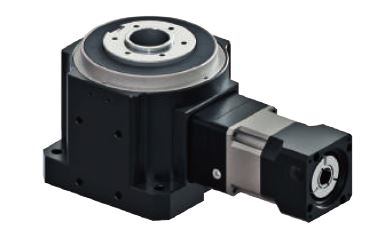

Kombinace otočného stolu přesného pravého úhlu s planetovým redukčním zařízením
Kombinace přesného pravoúhlého rotačního stolu s pravoúhlou redukcí

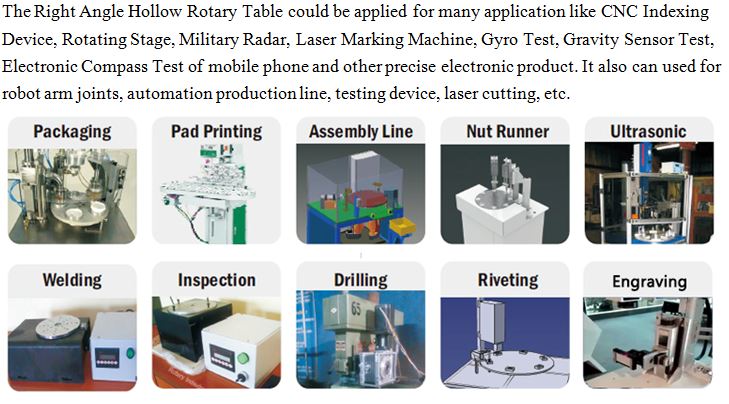

7. Jaký typ zařízení by mohl používat otočný stůl s přesným pravým úhlem?
Další video získáte kliknutím na kanál GIGAGER Youtube: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39
8. Jak vybrat správný model pro mé zařízení?
Více informací o výběru modelu dutého rotačního pohonu naleznete na stránkách pro výběr modelů v katalogu.
9. Jak nainstalovat servomotor do přesného rotačního stolu pravého úhlu?
Podívejte se prosím do katalogu nebo kontaktujte náš technický prodej.

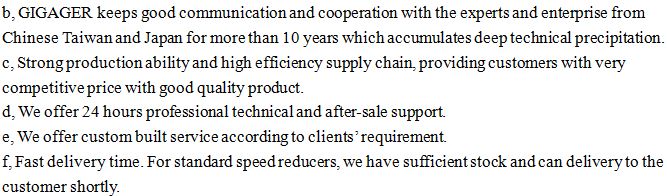

10. Proč zvolit GIGAGER?

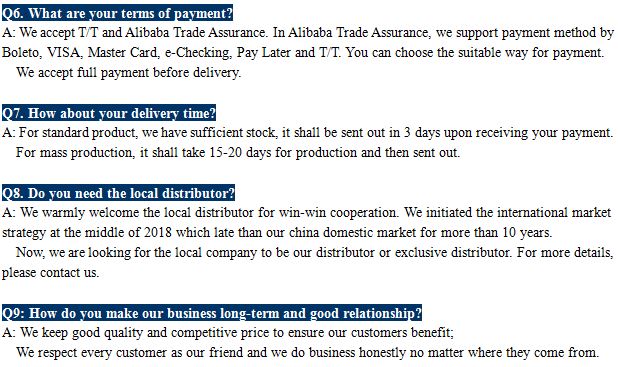

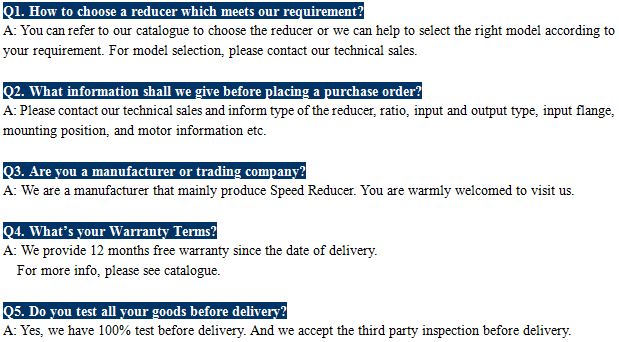

11. Nejčastější dotazy
Poznámka 1: Jednotková výměna momentu
Jednotka momentu | 1 Nm | 1 N.cm | 1 kgf.m | 1 kgf.cm | 1 lbf.ft | 1 lbf.in |
1 Nm | 1 | 102 | 0,10197 | 10,197 | 0,7376 | 8,8509 |
1 N.cm | 10-2 | 1 | 1,0197 × 10-3 | 0,10197 | 7,376 x 10-3 | 8,8509 × 10-2 |
1 kgf.m | 9.8066 | 980.665 | 1 | 102 | 7,233 | 86,79 |
1 kgf.cm | 9.8066 × 10-2 | 9.8066 | 10-2 | 1 | 7,233 x 10-2 | 0,8680 |
1 lbf.ft | 1,356 | 1,356 × 102 | 0,1338 | 13,83 | 1 | 12 |
1 lbf.in | 0,133 | 11.3 | 1,152 × 10-2 | 1,152 | 8,333 x 10-2 | 1 |
Poznámka 2: Úhlové jednotky
Úhlové jednotky | Hodnota | Symbol | Těsnopis |
Stupeň | 1/360 Kruh | ° | Deg |
Arc minutu | 1/60 stupně | '(prvočíslo) | arkmin, amin, MOA |
Oblouk-sekunda | 1/60 arcmin | "(Dvojité přední číslo) | arcsec |
1/1000 Oblouk druhé | 1/1000 arcsec | mas |
